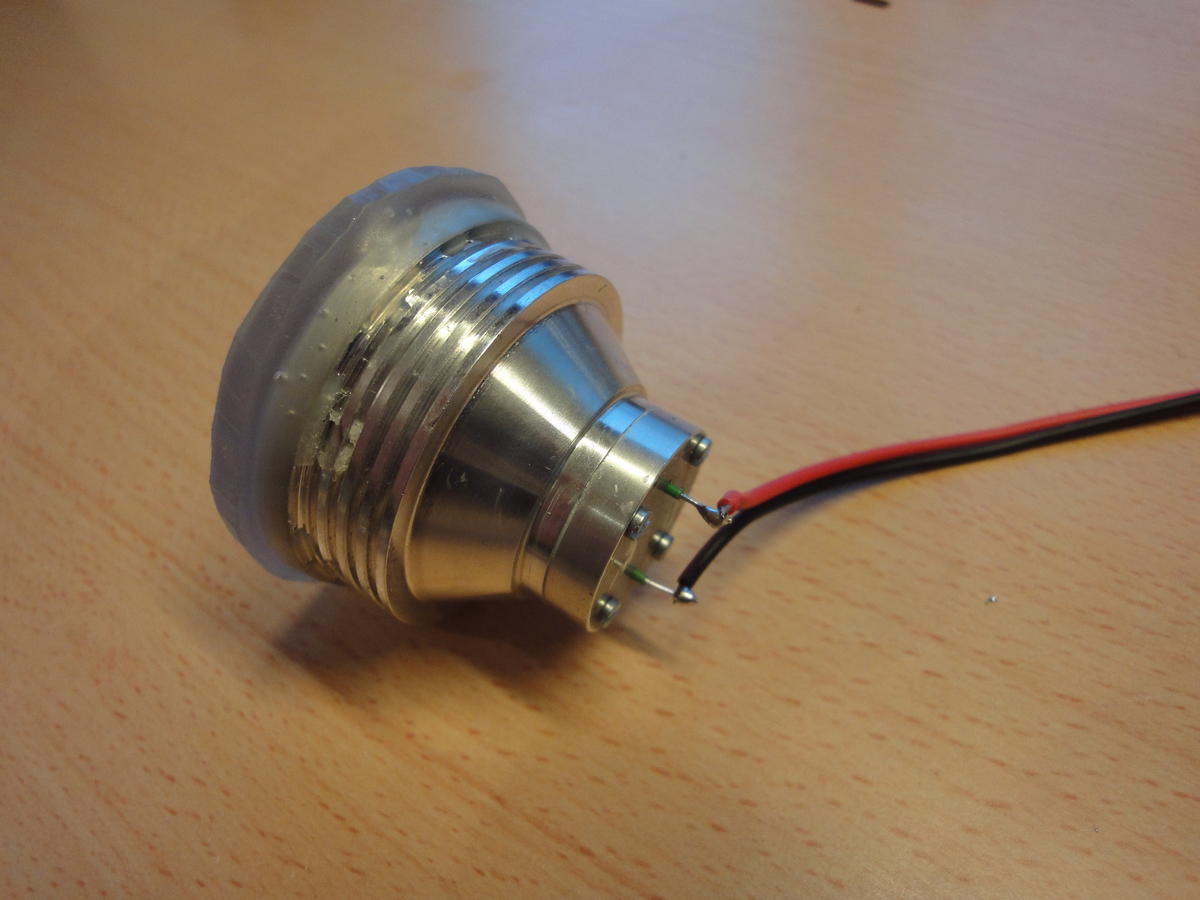

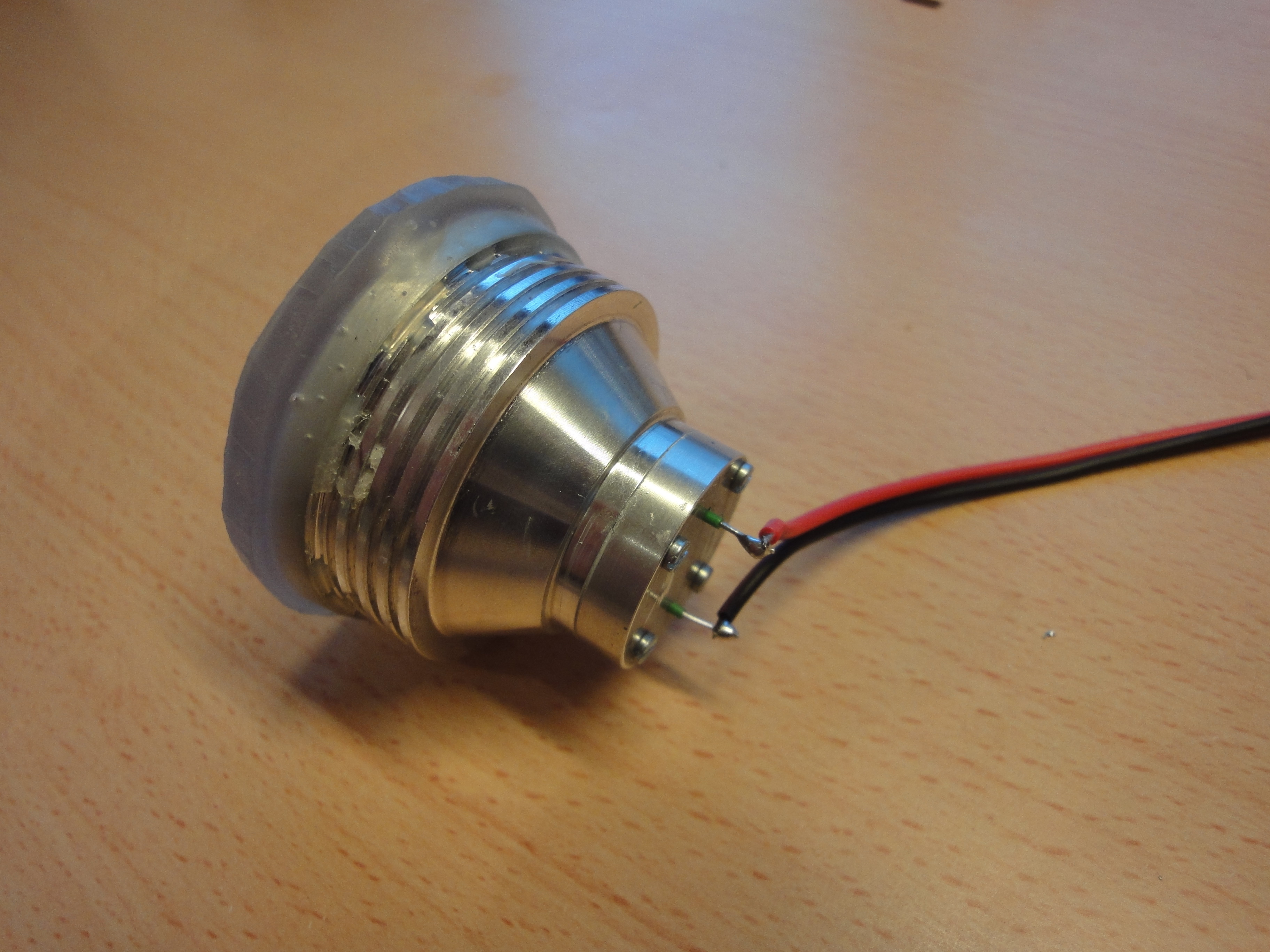

| De lampkop voor de spot. Het frontglas is van polycarbonaat en is aan de reflector bevestigd door beiden met smeltlijm op 175°C te verwarmen in een oven. Daarna is de 10W LED gemonteerd. |
| groot | 54k, 1000x750 |
| groter | 72k, 1200x900 |
| best | 1.4M, 3648x2736 DSC-WX1 4.2mm 1/60 f/2.4 160, 2013-06-13 21:36:07 |
|
|
|

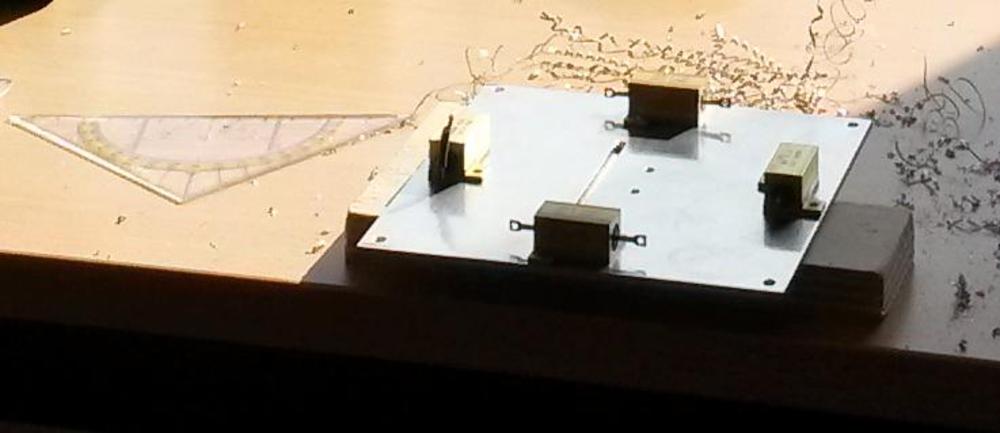

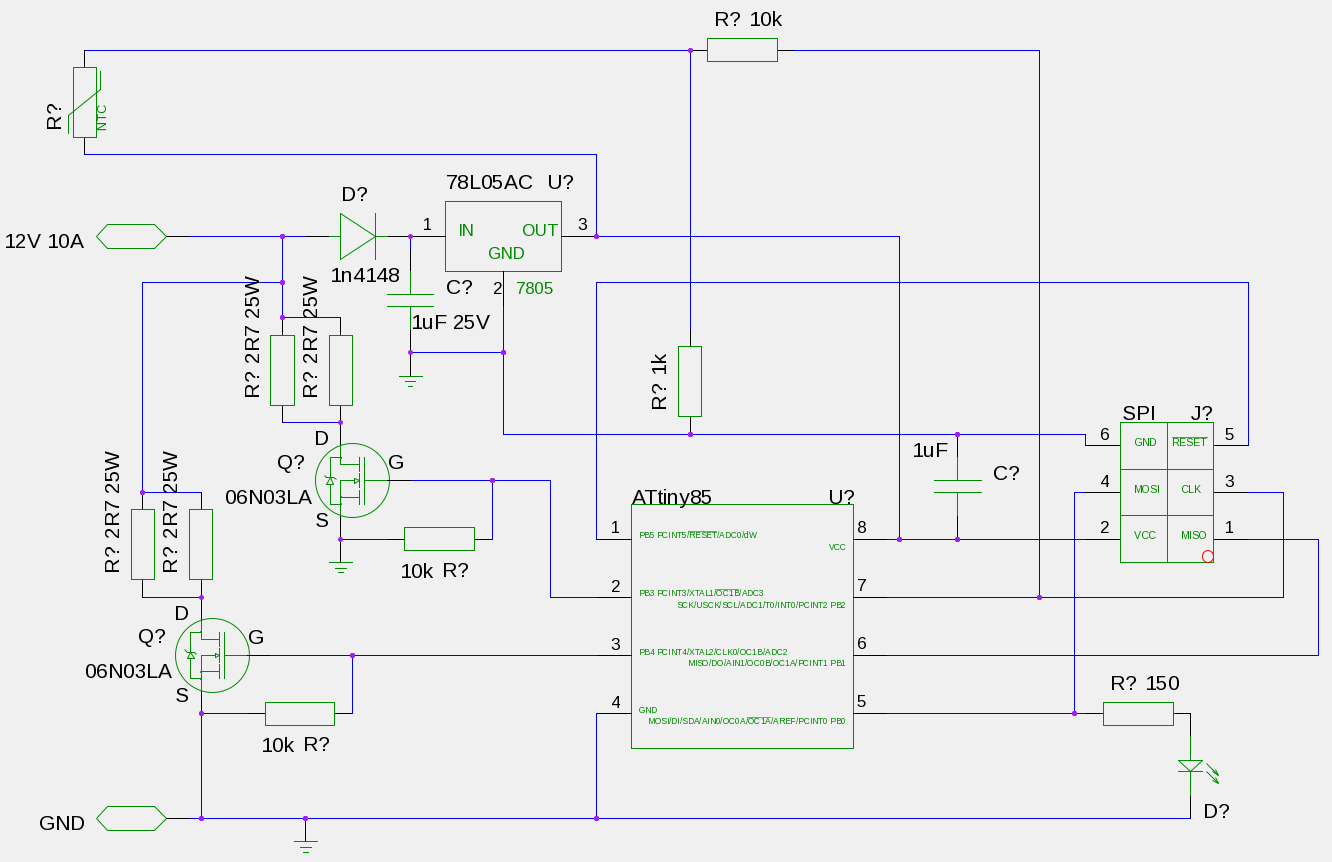

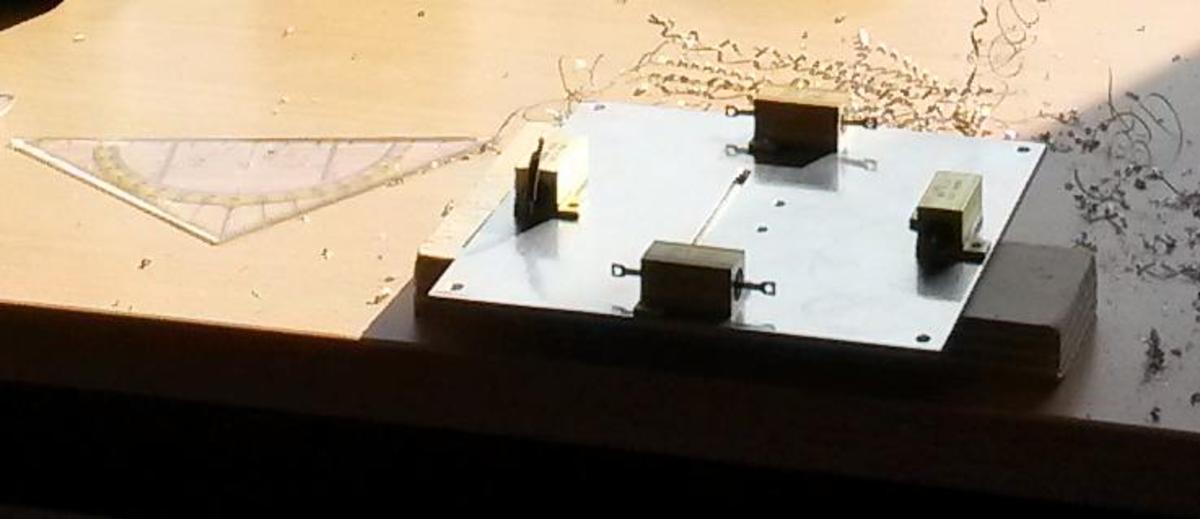

| Eerst een regelbare heatplate maken: dit is de onderkant waar een viertal 25W weerstanden warmte gaan produceren (schema). |
| groot | 34k, 1000x433 |
| groter | 44k, 1200x519 |
| best | 28k, 737x319 GT-I9195 3.7mm 1/837 f/2.6 50, 2014-09-13 17:19:01 |
|
|
|

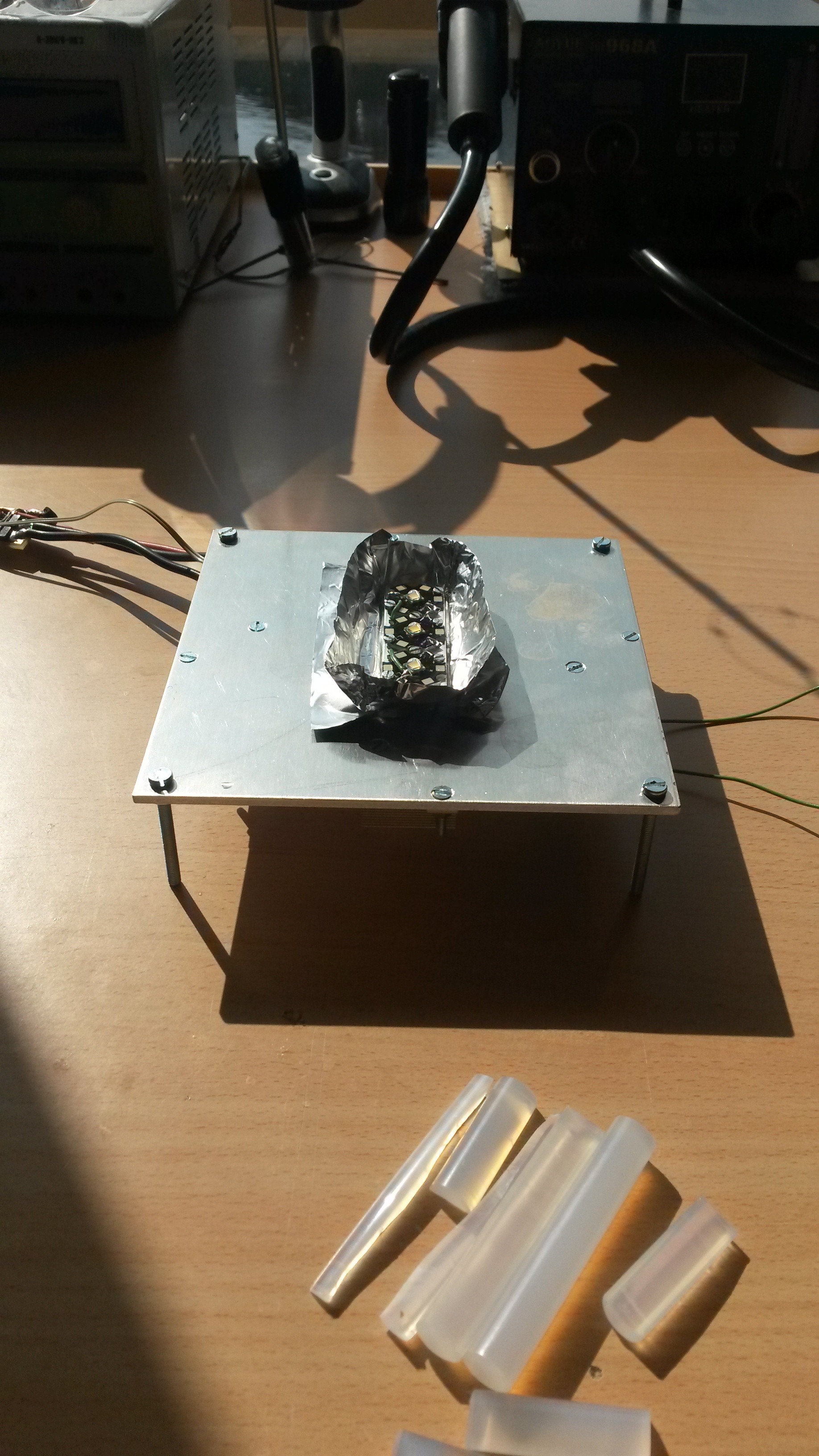

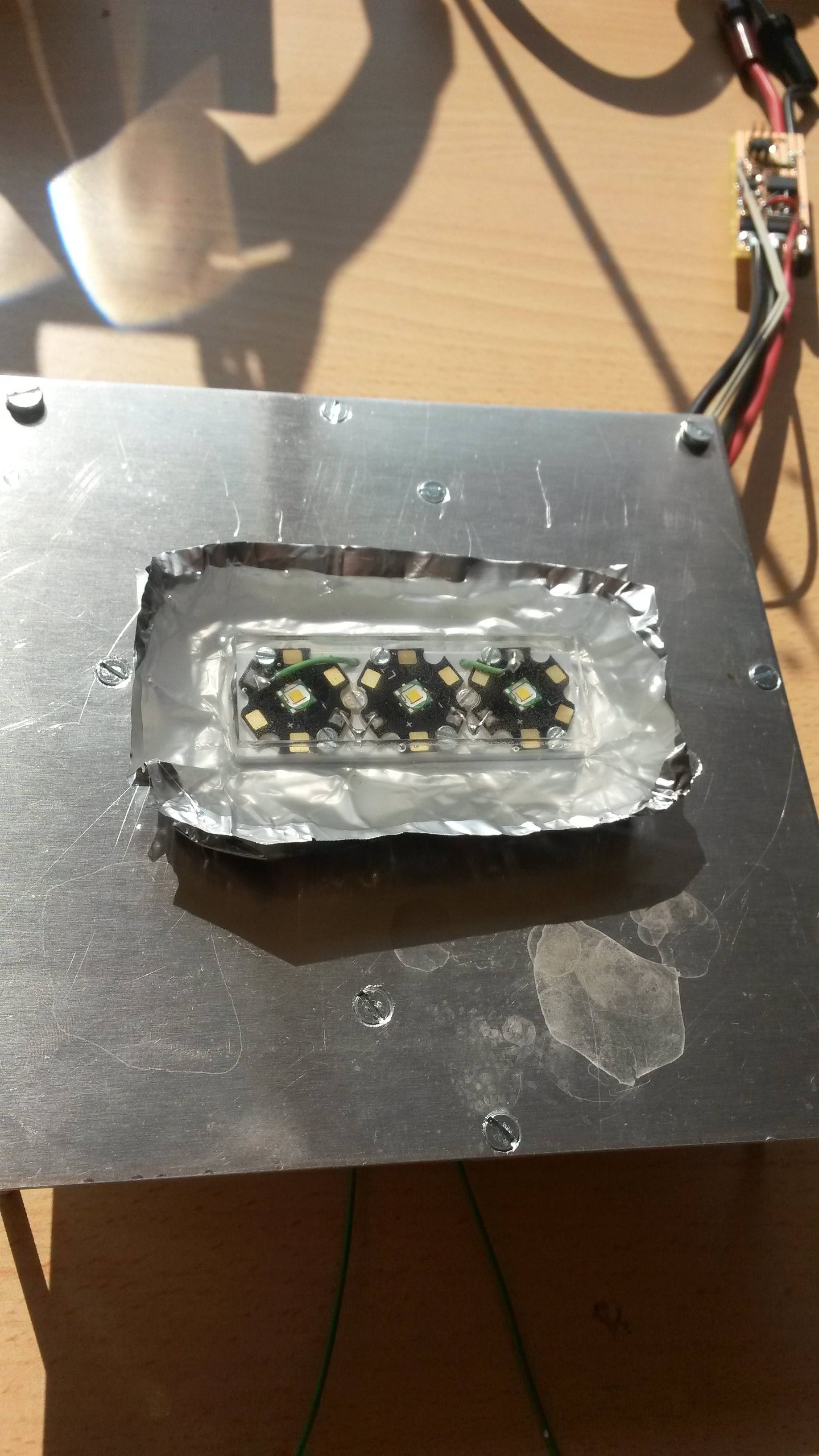

| Smeltlijm erin en een half uurtje op 125°C laten vloeien zodat er nagenoeg geen luchtinsluitsels in zitten. In een vacuum zou dat uiteraard beter gaan maar dit is goed genoeg. |
| groot | 36k, 422x750 |
| groter | 56k, 563x1000 |
| best | 889k, 1836x3264 GT-I9195 3.7mm 1/1968 f/2.6 50, 2014-09-18 14:18:24 |
|
|
|

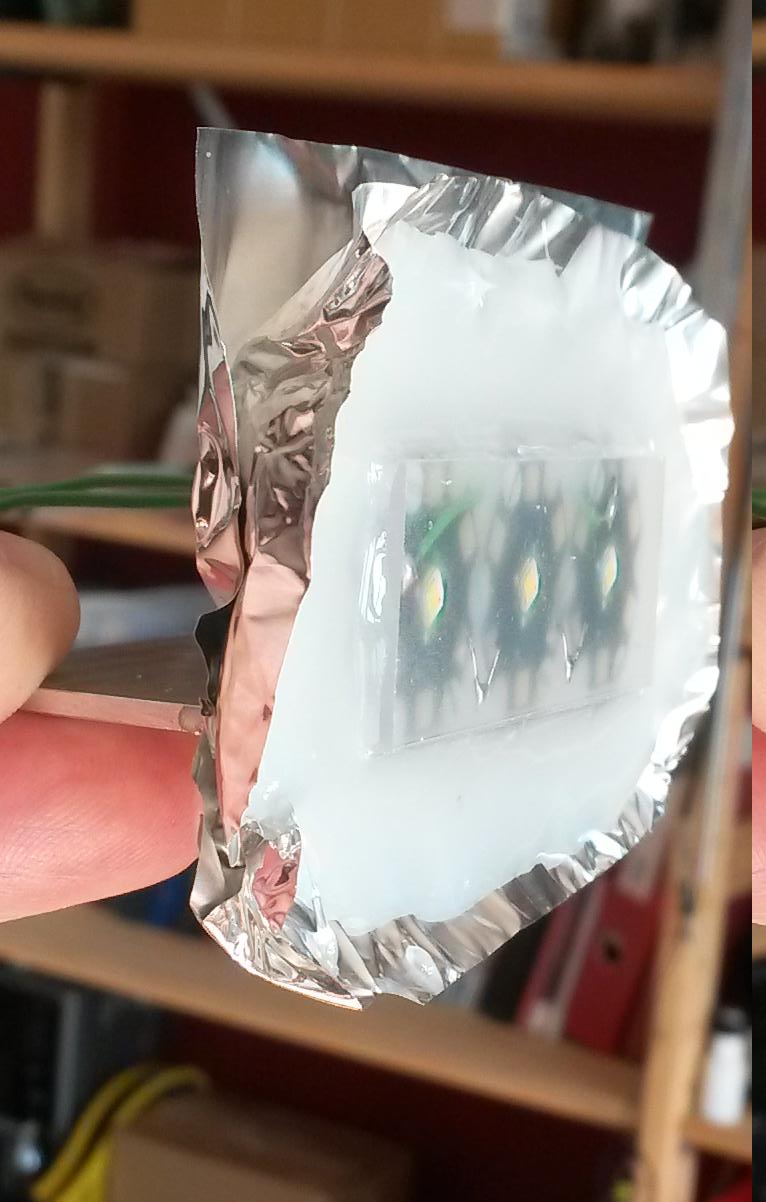

| Een polycarbonaat venster bovenop de zachte smeltlijm laten vallen zonder luchtbellen ertussen... |
| groot | 38k, 422x750 |
| groter | 62k, 563x1000 |
| best | 1.0M, 1836x3264 GT-I9195 3.7mm 1/1270 f/2.6 50, 2014-09-18 15:00:49 |
|
|
|

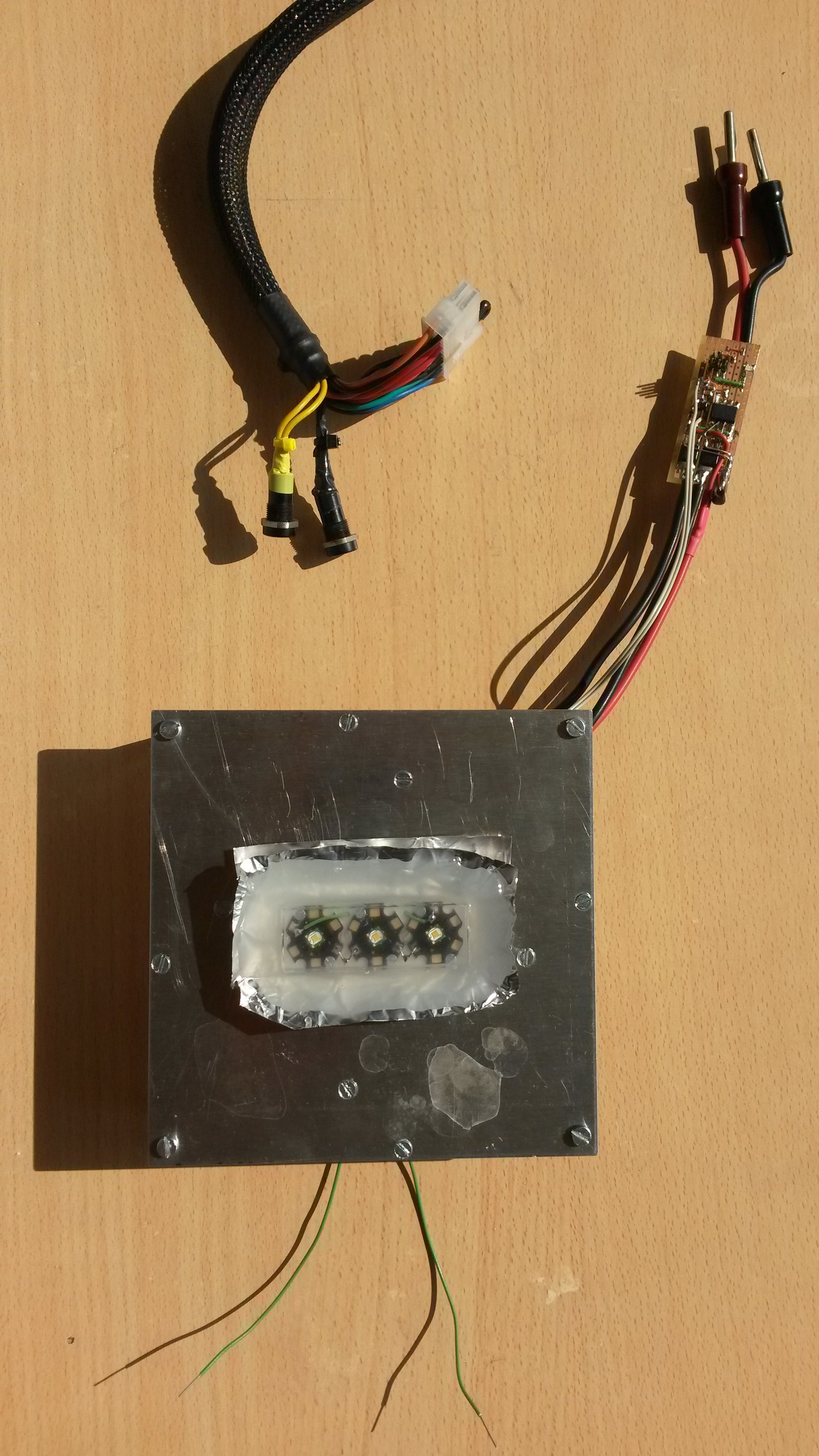

| Afgekoeld. De heatplate electronica maakte overigens gebruik van een losse PC voeding. |
| groot | 40k, 422x750 |
| groter | 69k, 563x1000 |
| best | 1.1M, 1836x3264 GT-I9195 3.7mm 1/1640 f/2.6 50, 2014-09-18 15:14:37 |
|
|
|
| groot | 39k, 478x750 |
| groter | 60k, 637x1000 |
| best | 83k, 766x1202 GT-I9195 3.7mm 1/108 f/2.6 50, 2014-09-18 16:31:07 |
|
|
|

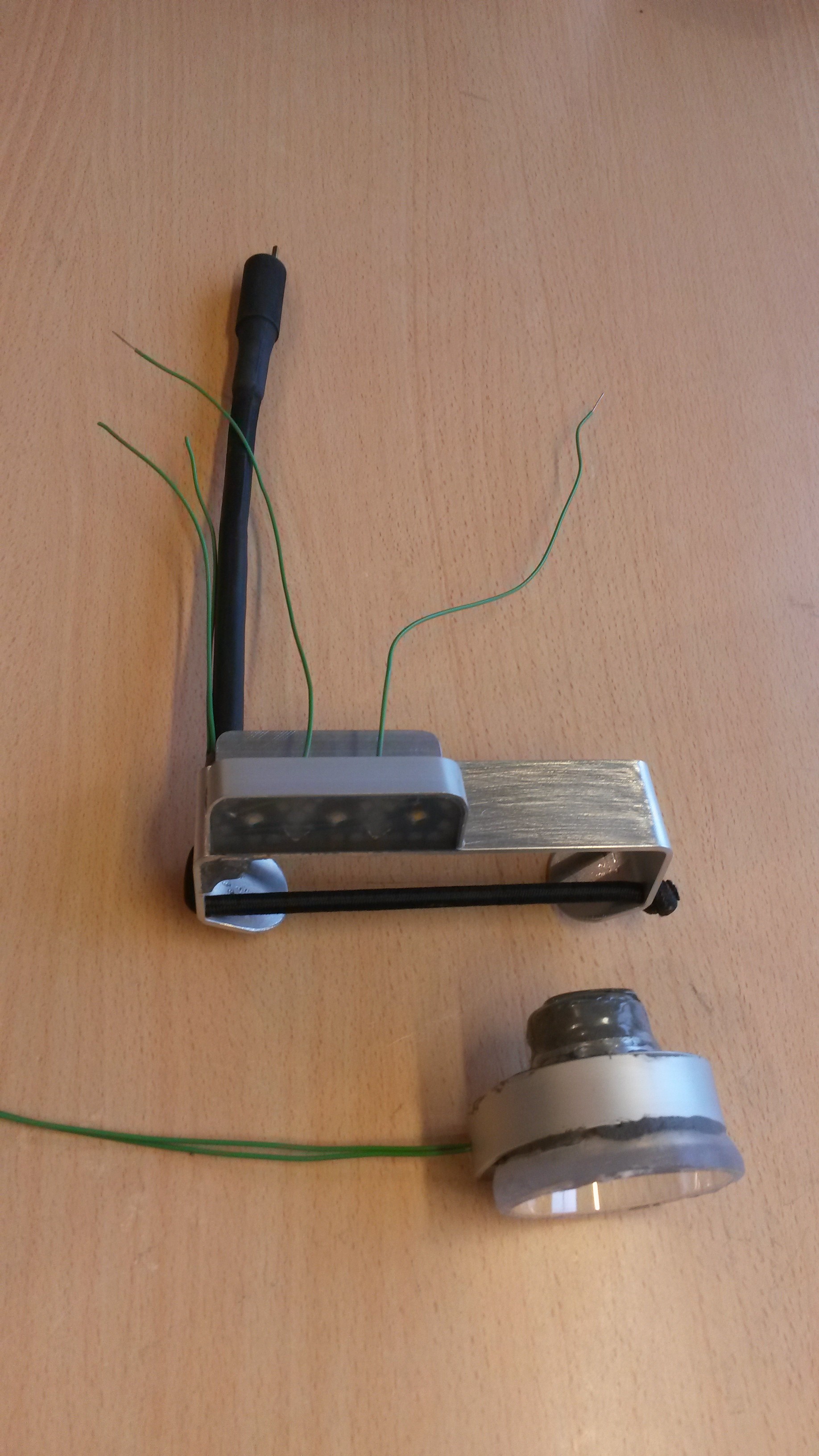

| groot | 28k, 422x750 |
| groter | 47k, 563x1000 |
| best | 861k, 1836x3264 GT-I9195 3.7mm 1/33 f/2.6 64, 2014-10-06 11:33:41 |
|
|
|

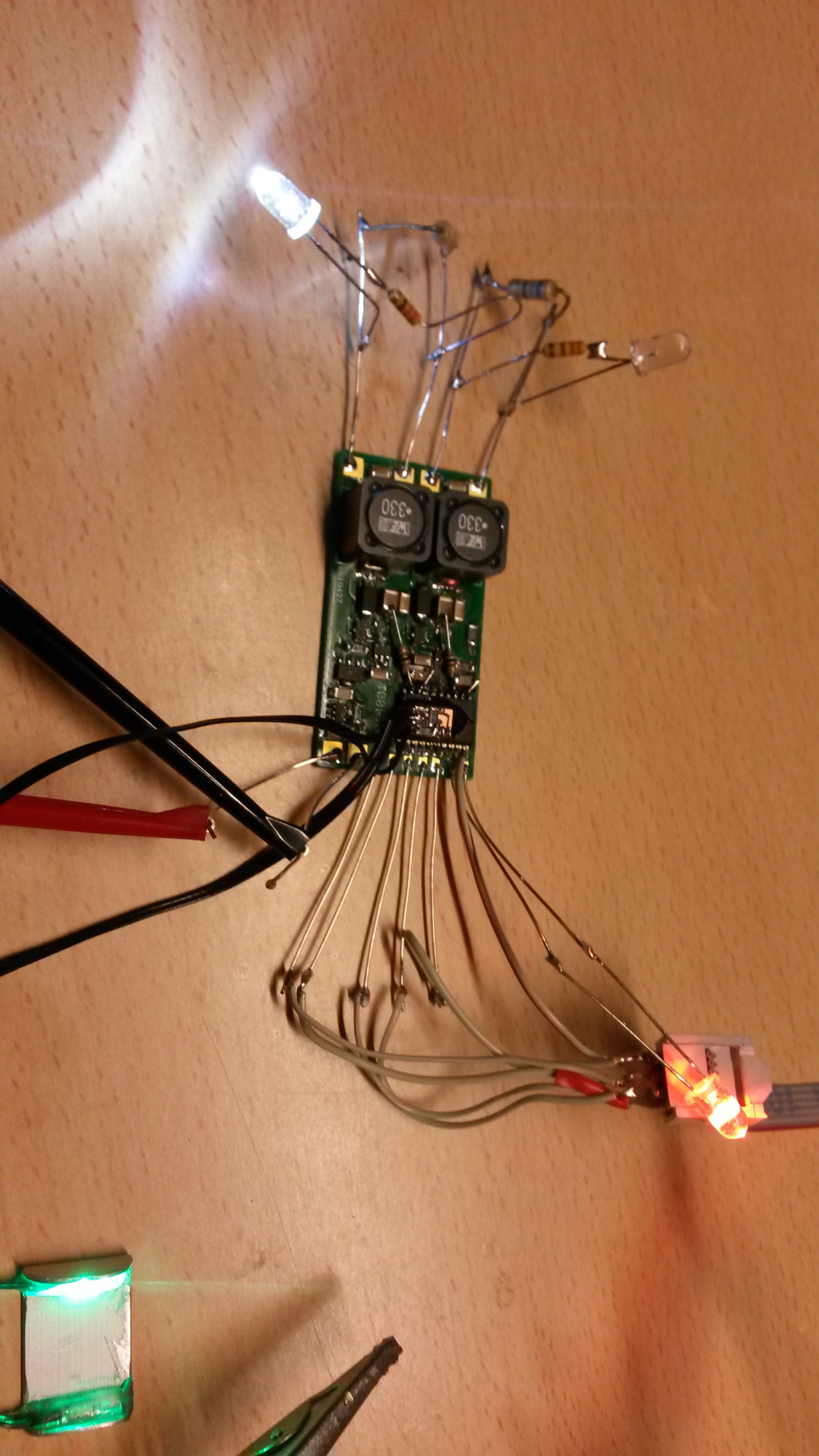

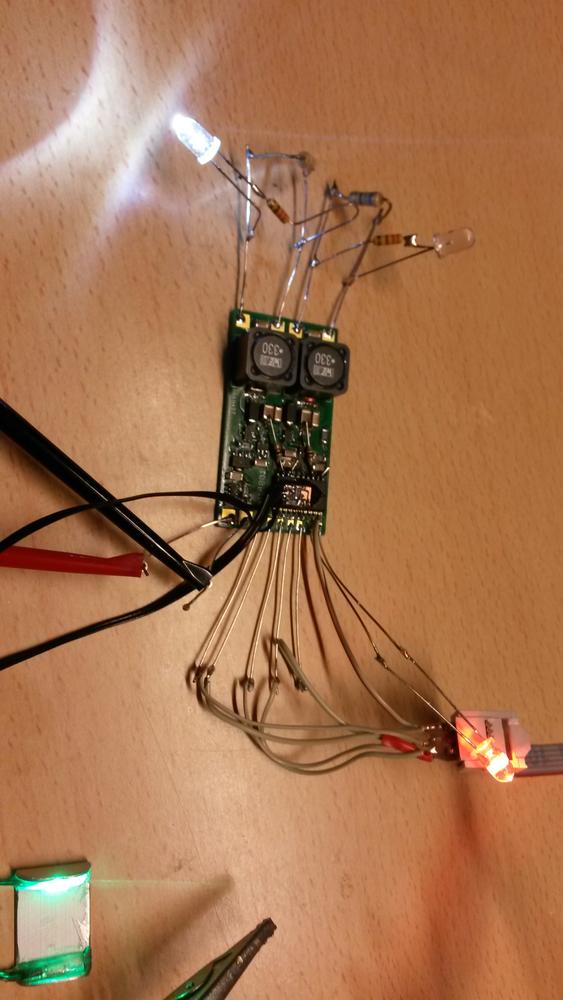

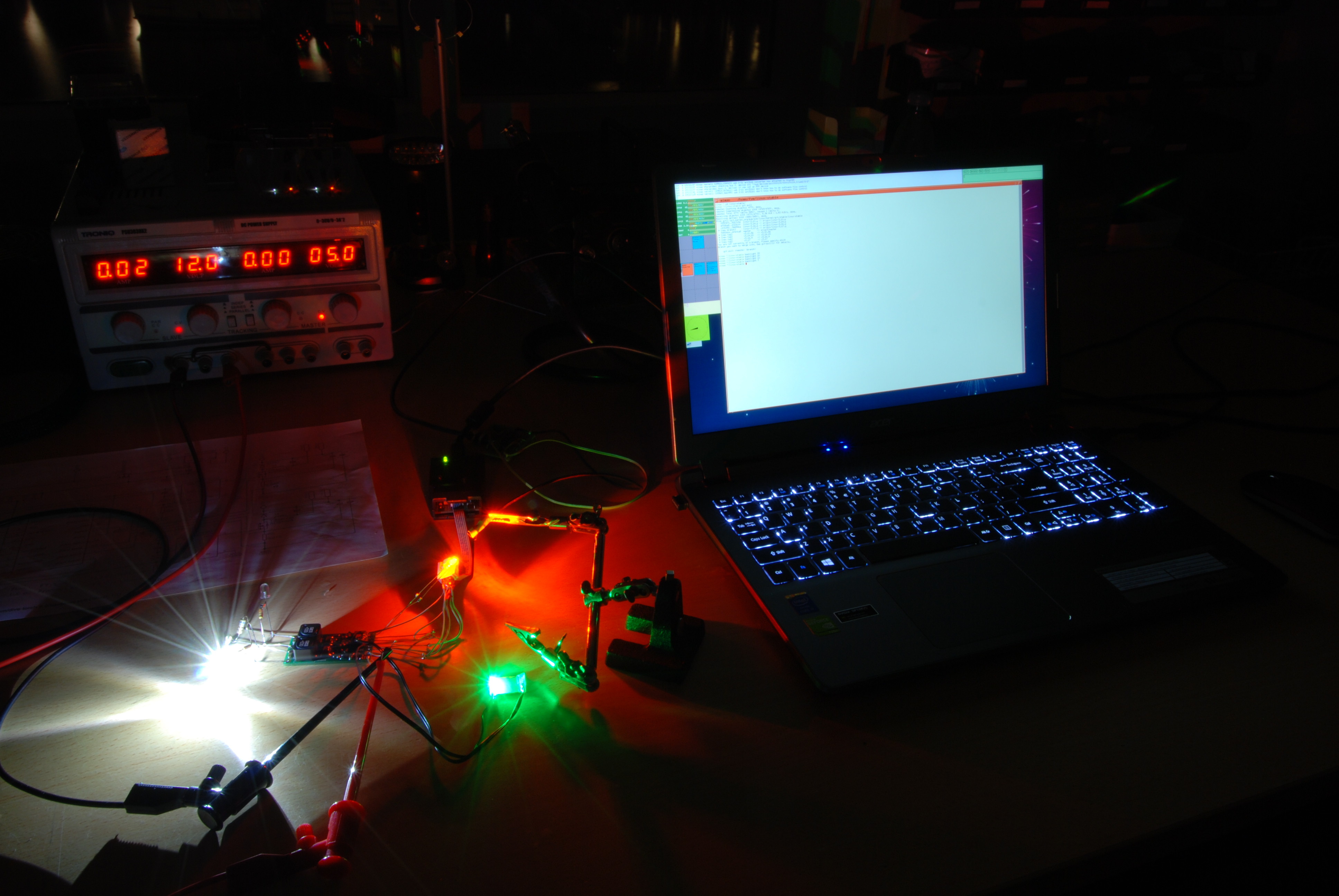

| In het donker de optische duimsensor (met groene LED) testen. Deze duimsensor is voor de bediening van de lamp waarbij de exacte functies door software worden bepaald. |
| groot | 55k, 1000x669 |
| groter | 72k, 1200x803 |
| best | 976k, 3872x2592 D80 18.0mm 30.000s f/18.0 100, 2014-10-06 20:49:51 |
|
|
|
| groot | 40k, 422x750 |
| groter | 63k, 563x1000 |
| best | 876k, 1836x3264 GT-I9195 3.7mm 1/33 f/2.6 80, 2014-10-06 21:34:18 |
|
|
|
| groot | 37k, 422x750 |
| groter | 62k, 563x1000 |
| best | 1.0M, 1836x3264 GT-I9195 3.7mm 1/100 f/2.6 64, 2014-10-12 17:21:47 |
|
|
|

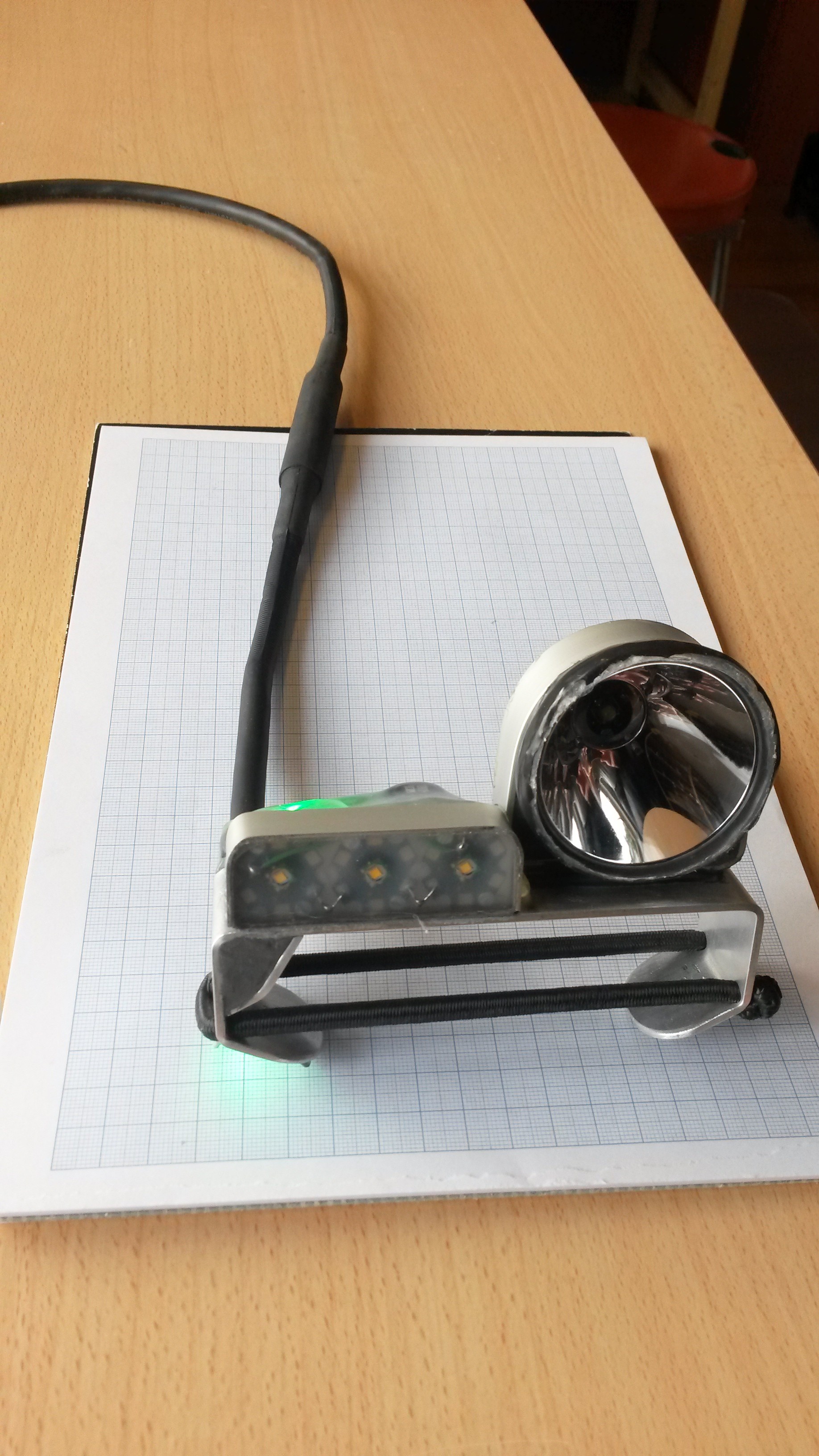

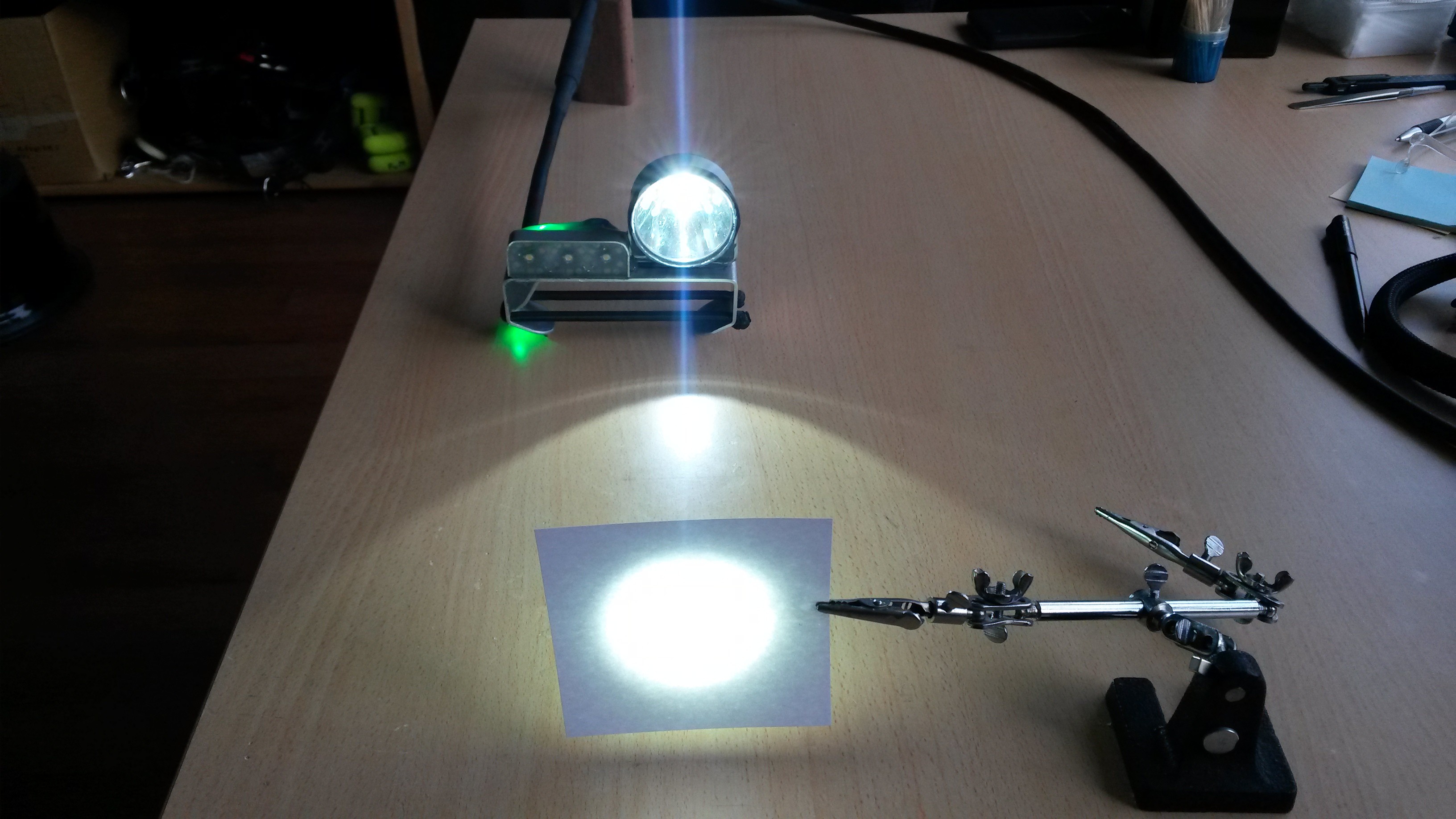

| Klaar voor de eerste testduik (foto: alleen spot aan op 1/8 van vermogen).
Het groene licht onder de goodman handle komt van de optische duimschakelaar om tussen spot en flood te
kunnen omschakelen (en dimmen). Het groene schijnsel achterop komt van de indicatie LED dat de accuspanning ok is.

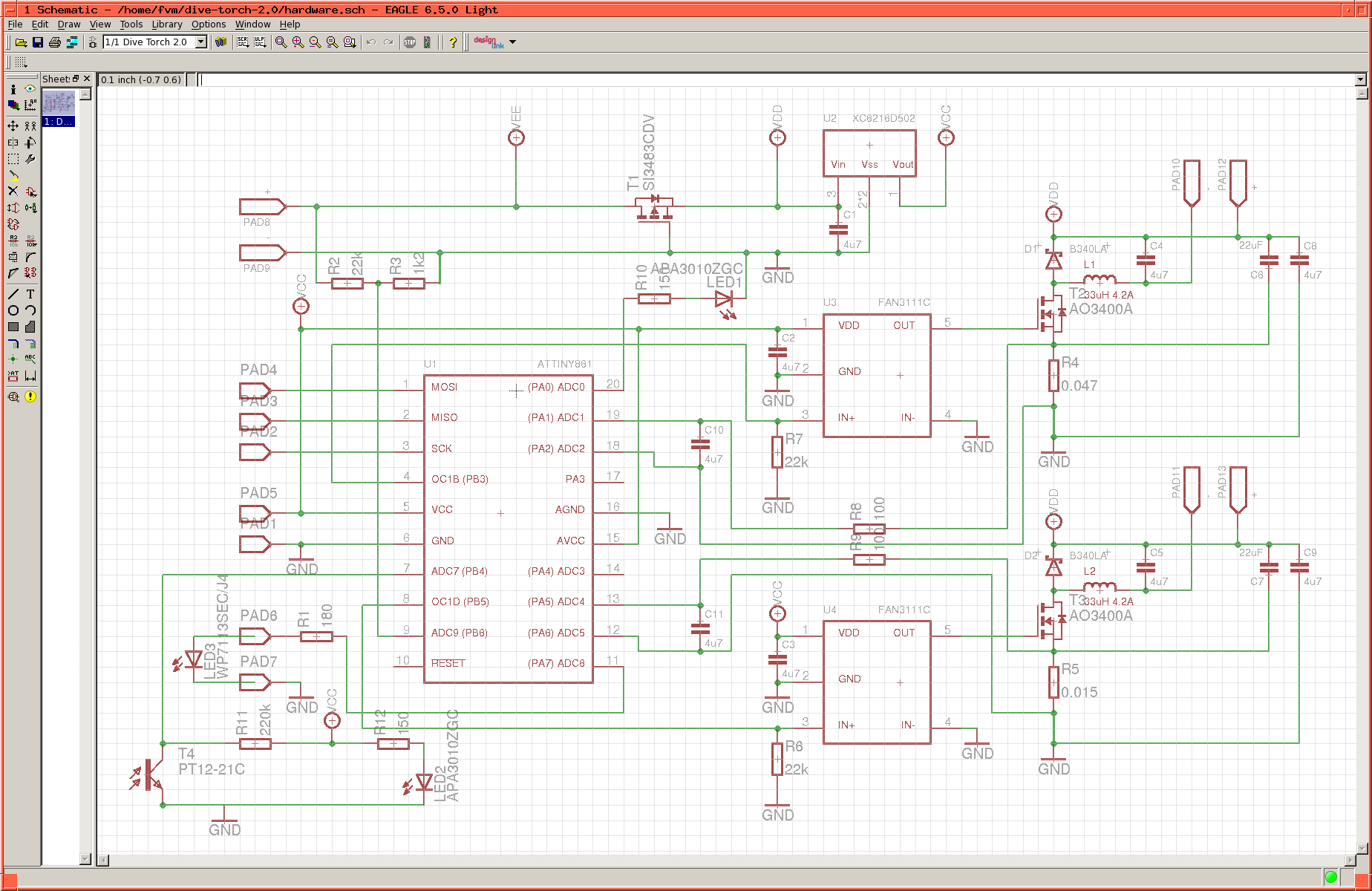

10W spot/30W flood (CRI 90), DC/DC electronica met Attiny861a MCU zit achter de 3 flood LEDs.
Na ingieten van de electronica in smeltlijm wordt oranje LED 3 in het schema gebruikt
voor optisch herprogrammeren: Sommige LEDs zijn namelijk ook als lichtsensor te gebruiken. |
| groot | 45k, 1000x563 |
| groter | 61k, 1200x675 |
| best | 756k, 3264x1836 GT-I9195 3.7mm 1/50 f/2.6 64, 2014-10-12 20:04:19 |
|
|
|

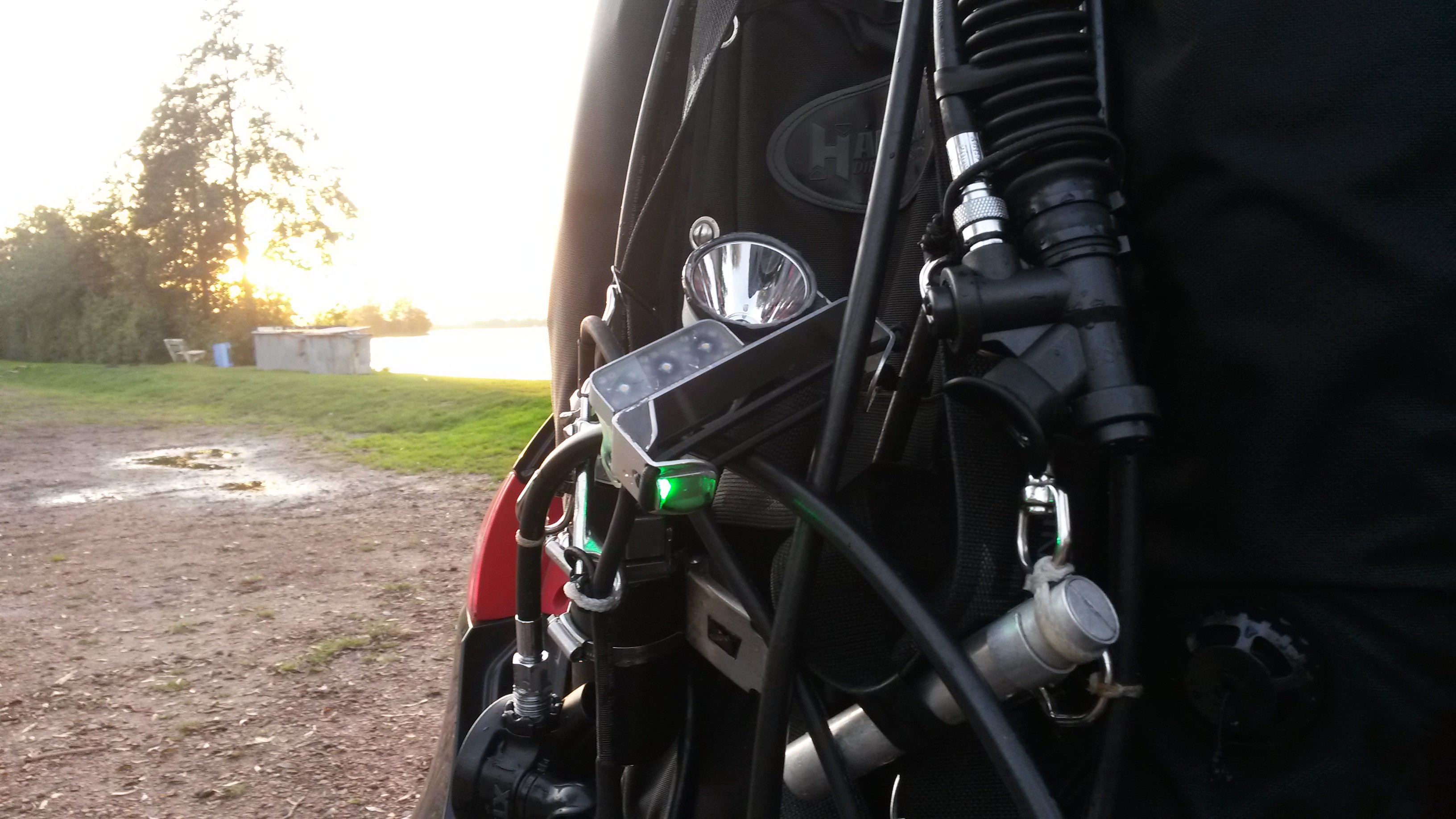

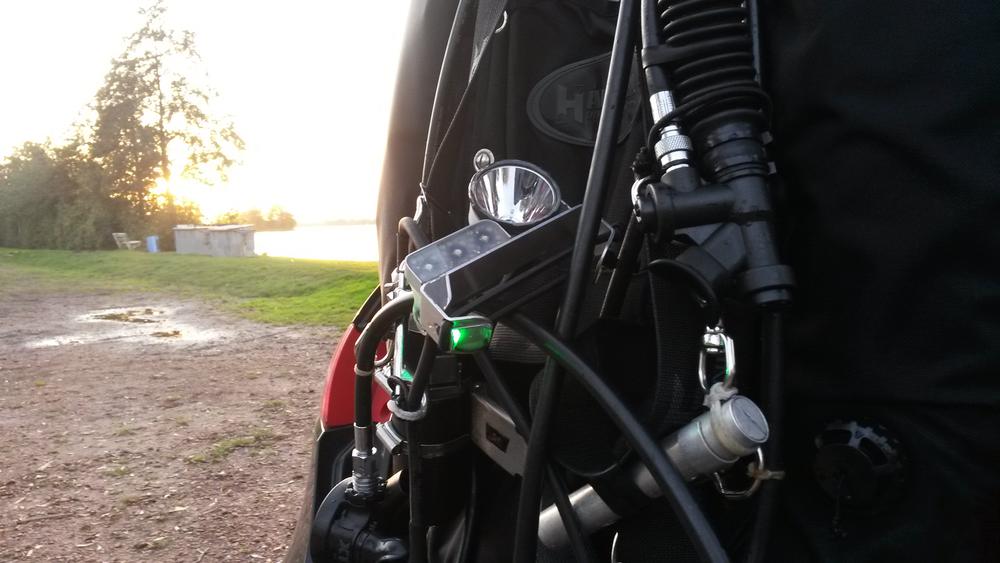

| De testduik was een succes! En de 10W spot geeft (boven water vergeleken) een strakkere bundel en mooier lichtbeeld dan een Halcyon focus en flare, state of the art op dit moment.

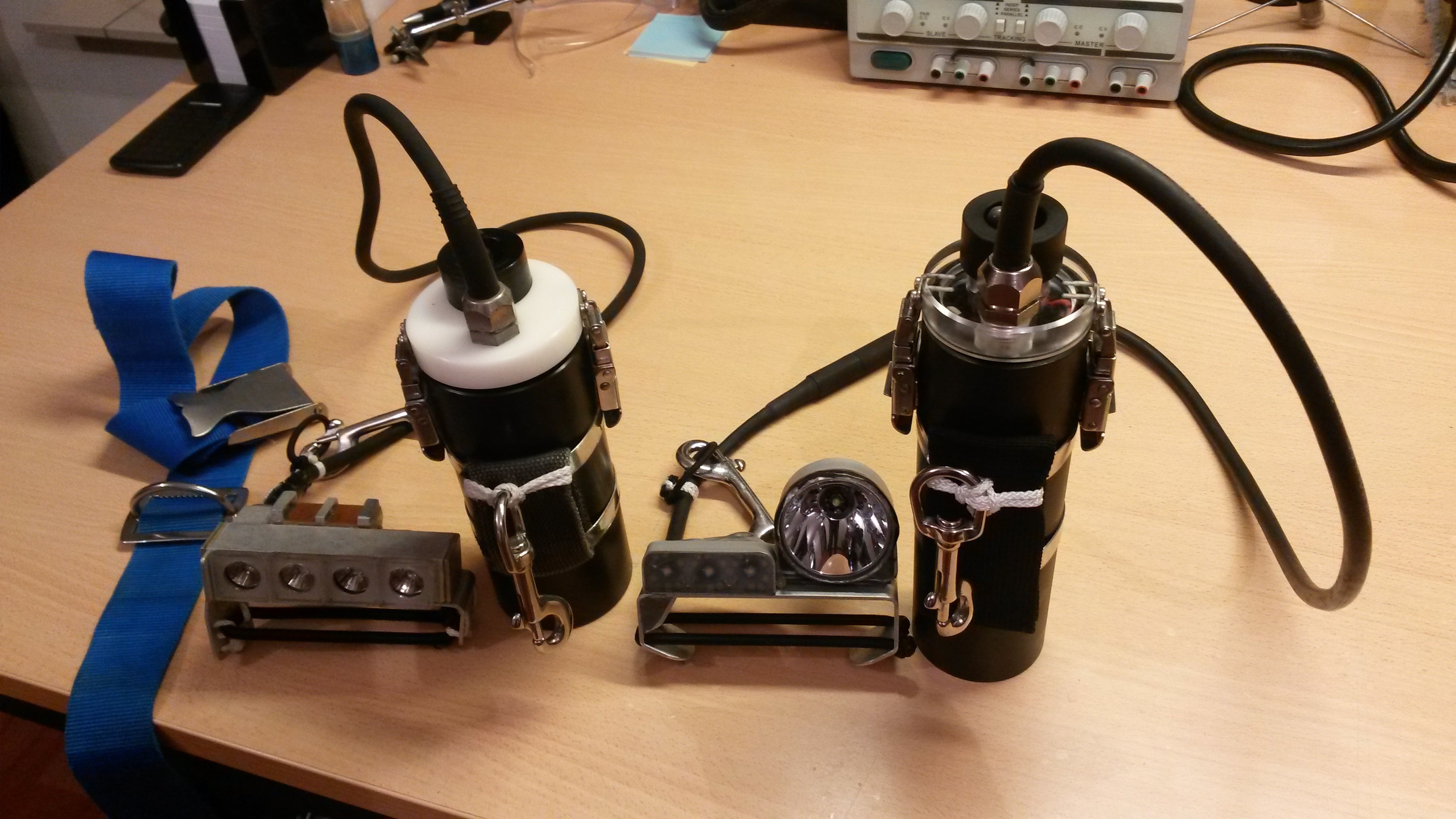

De backup lamp zichtbaar op de foto is eind 2010 gemaakt (constructiefoto's). |
